汽轮机可拆卸式保温罩壳

发布时间：2018-07-18 10:22:14

保温罩壳具备可拆式特性和持久使用抗损坏性。

保温范围：汽轮机高中压缸、主汽联合阀、再热汽联合阀、连通管及阀门、主汽再热导汽管、平衡管等汽轮

机本体供货范围内的设备及管道的保温施工及材料。

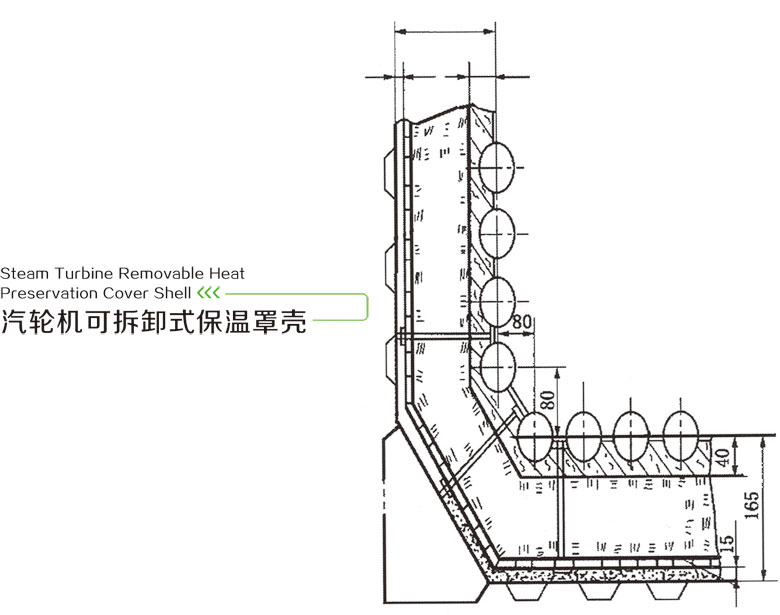

保温结构方式为：上缸和中间法兰部位为可拆卸式结构、下缸为固定式结构；主汽联合阀和再热汽联合阀法兰部位为可拆式，阀壳部

位为固定式；连通管、主再热导汽管法兰和膨胀节部位为可拆式。

汽轮机机组可拆式保温和固定式保温结构的厚度、所用保温材料的性能和技术指标严格按哈尔滨汽轮机厂《汽轮机保温设计说明书》

要求执行。

保温层外护采用彩钢板，彩钢板颜色应符合招标方要求；卖方所提供的保护层厚度应保证具有足够的强度和抗变形能力。

保温材料采用硅酸铝纤维针刺毯，应符合有关标准的要求。

保护层块与块之间采用不锈钢板快速搭口连接，连接应牢固、整齐、美观，保温后必须方便拆装。

不锈钢快速搭扣应连续开启不低于50次，其表面应光洁、平整、无毛刺、无裂痕，转动应灵活。保温块之间应间隙均匀并采用密封垫

密封。

彩钢板保护层颜色按用户的要求配制（与彩钢板颜色一致），厚度不低于0.8mm的尺寸。

在汽轮机正常运行时，保温结构的外表温度在环境温度不超过27℃时不超过50℃；当环境温度超过27℃时，其外表面与环境的温差不

超过25℃；上、下缸温差不超过50℃。

保温结构在正常使用情况下应不小于10次拆装，使用寿命不小于15年。

保温结构与萁他相邻被保温物项的搭接必须严密。

在汽轮机机组表面从事的安装工作应保证不对机组设备的安全运行造成任何影响。

对于汽轮机组上的温度元件、热工元件部位应做好防护，不应造成损坏，或由于保温工作对元件的使用寿命、准确性产生影响。

成套保温后保证汽轮机组不影响整体和局部膨胀。

成套保温罩壳具有一定的抗振性，不至于在机组长期振动下脱落。

施工结束后投标方应向招标方提供所供材料的性能参数及指标等质量保证书及合格证等文件。

卖方保证按提供的“国电江南热电厂2×330MW机组新建工程“可拆装式汽轮机保温方案”。

投标方根据现场实物进行测量和制作保温物件材料。

投标方保证在招标方汽轮机扣盖完成情况下，及时进行保温工程施工，绝对保证不影响工期。

整体安装后表面进行处理，保证外观整齐、清洁、美观、完整，保温效果好，易拆卸、方便维修，可重复使用、寿命长。

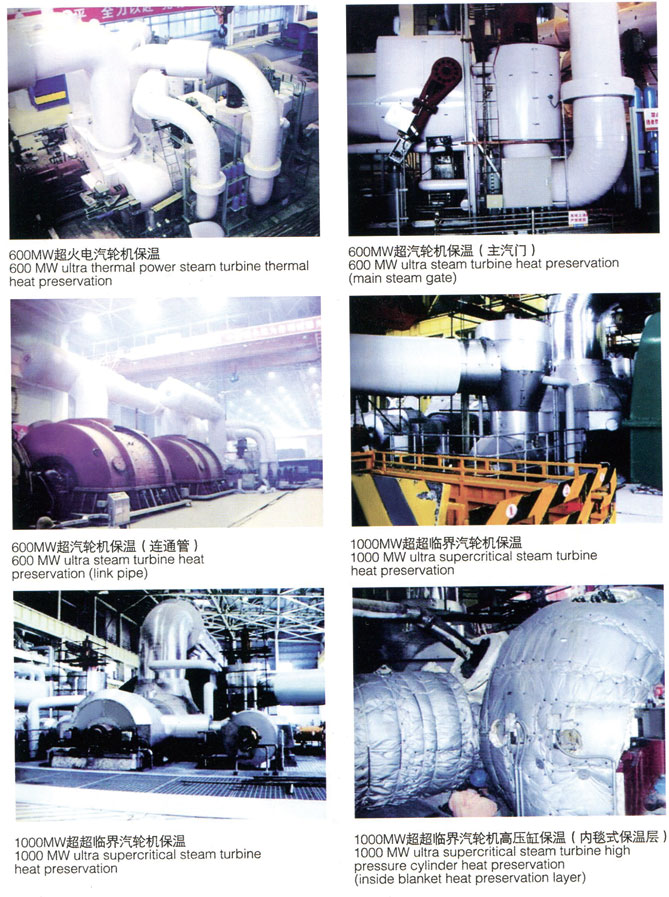

600MW核电汽轮机保温（高压缸及高压进、排气管）
