新型碳化硅耐火材料

发布时间：2018-07-18 09:19:17

产品介绍

我公司新近研制开发的新型碳化硅耐火材料是以碳化硅为主要原料，添加高性能复合结合剂、复合外加剂，经优化配比而成生产的高档耐火材料。在其理化性能和使用性能上，可与德国进口材料VE-90SiC媲美，完全可以替代进口材料。

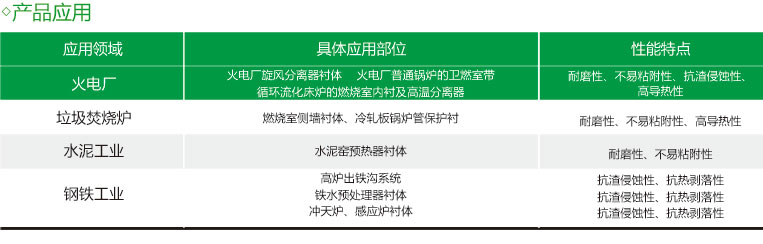

碳化硅耐火材料因具有其它普通耐火材料所不具备的特性，如高的热传导率、低的膨胀系数、很好的耐磨性以及几乎不与熔融渣反应等特性，应用较为广泛，可用于普通电站锅炉，还可用于循环流化床炉，旋风炉、垃圾焚烧炉以及其他行业的热力设备。

◇主要特点

1.该材料拌和后，不需困料，可直接使用

2.该材料成型后，在不加热的情况下24h可达到一定强度，便于后续施工的进行

3.该材料和易性好，可采用捣打、涂抹等不同的方法成型，与金属构件粘结牢固

4.该材料抗渣侵蚀性强，不易挂渣、结焦

5.该材料耐磨性好，抗热剥落性强，整体结构好

6.该材料热导率高，用于卫燃带能有效的将热能传给水冷壁管，减少热损失

7.该材料热震稳定性好，高温体积稳定性好

8该材料耐火度高，使用温度高

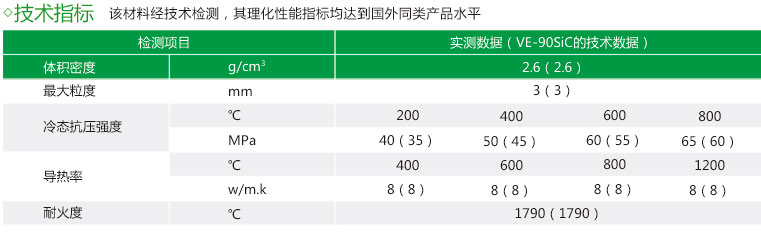

使用方法

该材料为双组分，由袋装粉料及桶装结合剂组成，现场使用时只需要按规定配比，加入适量结合剂，搅拌均匀即可使用。

配制配制工作需要在强制式搅拌机中进行。将袋装料投入搅拌机，加入液体结合剂6%-7%，

混练5分钟，以便充分搅拌使之均匀；每批配制好的混合物应在3小时内使用完。

施工碳化硅施工的环境温度为+10℃~+30℃，施工区域要求除去管壁的防护油漆，成型可采用捣打的方法施工。

烘炉空气干燥施工完毕首先需进行自然养护7天。

热水烘干通过管道系统用温水将温度增加到80-120℃，持续时间不少于24小时。
注意事项

袋装料切勿受潮、淋雨。桶装料切勿倒置。在干燥通风处可存放一年；

料受潮结块后，不能使用结合剂加入量不可过多，否则强度降低

返回列表

耐火材料系列
