![河北博威建材有限公司-[唯一官方网站]](http://www.hbbwjc.cn/statics/webcss/images/logo.png){kind=logo}
JS170-1型快硬（微膨胀）耐火可塑料
发布时间：2018-07-18 09:05:55
产品介绍
JS170-1型快硬（微膨胀）耐火可塑料，是2000年后我公司生产的集耐火浇注料与耐火可塑料优点于一体的新型耐火材料，是2001年2月通过部级鉴定的新成果。它们是耐热、高强、速凝，便于现场施工操作的气硬性材料；也是电厂锅炉密封的理想材料，还是石油、化工、冶金等行业热工设备适宜的耐热材料。经技术检测和现场使用证明其理化性能及施工性能均超过国内同类产品。该材料适用于火电厂锅炉的各个部位。如炉顶、炉墙的浇注，管子稠密交错处，管子穿墙、侧包墙、炉烟管道等部位，以及局部炉墙的修补密封等。同时也是适合其它热工窑炉的砌筑。

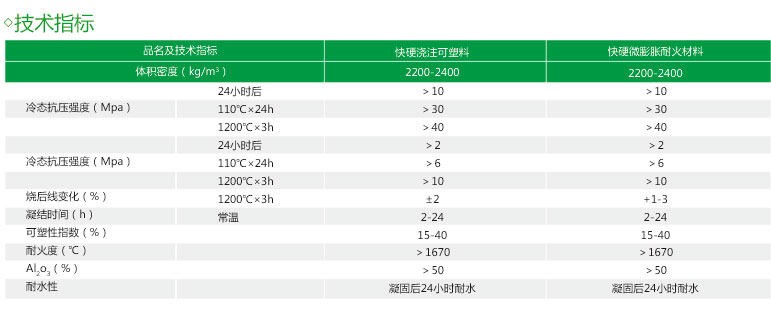

主要特点
该材料为单组分袋装粉料，备料简单，便于储运、施工。现场使用时只需按规定加入适量水，拌和均匀即可使用。
凝结时间适当：常温下4-10小时范围内凝固。
高使用温度为1400℃。长期使用温度为1200℃
常温粘塑性好，和易性好；
强度高、无裂纹、抗剥落性好，耐腐蚀；
可配制成粗、中、细不同粒级的物料，以便于浇注、捣打、可塑成型等不同的施工方法。
短时间固化后，就不怕雨水冲刷、侵泡；
该产品为袋装粉料，便于储运和运输，比一般可塑料，节约用量1/4左右；
施工方法
施工方法
*加水混合
机械混合 先将袋装料投入搅拌机内，加水10-12%，混练5-7分钟后，静置3分钟，再混练5-7分钟即可出料；出料后如果物料无粘塑性，再静置3-5分钟，待物料与水反应充分，显现出粘塑性后，方可使用。
*人工搅拌
先将袋装料倒在搅拌机场地，加水10%-12%，人工混合均匀，困料5-10分钟后，如果物料无粘塑性，再混合3-5分钟，待料与水充分反应后再搅拌一次，待物料显现出粘塑性后方可使用。例：4袋料（100公斤），加水10-12公斤。
*施工
施工面上不得有油、土、浮灰及其他污物等，不宜过分潮温（含水）。
成型可采用振动、捣打或拍打的方法施工，不可涂抹。注意使物料返浆，成为一体。该材料粘结性较强，若使用模具等成型时，为了便于脱模，应采用塑料薄膜等将模具与材料隔开。
工具使用后应及时用水冲洗干净。成型后24小时内避免淋水或用水冲刷。
应自然干燥养护。成型后强度增长较快，按既定时间凝固后，就可达到10MPa以上，可以进行下一道工序的施工。
*烘炉
该材料的烘烤制度与施工制作的方法、衬体厚度及使用条件等因素有关，总的原则是在200℃之前要缓慢升温和保温，以便衬体的水分充分排除。
注意事项
袋装料切勿受潮、淋雨，在干燥通风处可存放一年，料受潮结块后，不能使用；加水量不可过多，否则强度降低。
袋装料切勿受潮、淋雨，在干燥通风处可存放一年，料受潮结块后，不能使用；加水量不可过多，否则强度降低。
